如何安装压片机模具?

日期:2022-3-24 12:13:38 人气:0 加入收藏

  安装压片机模具前,切断压片机电源,拆下盖板。下冲向上轨道。料斗。给料器。打开右门,逐步清洁转台工作面、模孔和安装冲压模具,在中模和冲压杆外涂一些植物油,将片厚调整到5以上。

  1.圆片的安装方法。

  安装压片机中模,松开拧在上轨盖板上的压花螺钉,拉出盖板,用中模打棒从冲孔中轻轻击中模,使中模装入中模孔。中模不得高于转台工作面,应逐一检查,避免出错。安装中模时,可以转动机器下部的试车手轮,使转台顺时针旋转,然后用中模螺钉固定。

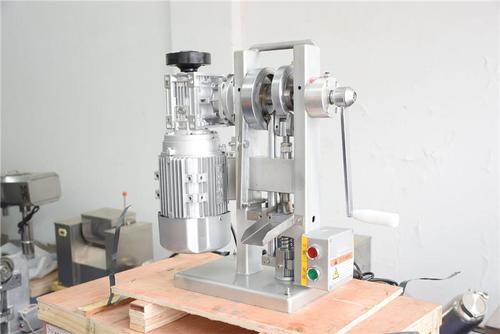

压片机

  安装压片机上冲,拆下上轨导盘上的盖板,然后逐渐将上冲杆插入孔中,用拇指和食指旋转冲杆,检查头部进入中模。下滑灵活,无硬擦现象合格。所有的上冲杆都安装好了,并拧紧了盖板。

  安装压片机下冲,拆下下冲上行轨,安装方法与上冲相同。安装后,将下冲上行轨安装,并用螺钉拧紧。(安装下冲上行轨时,必须靠近中板定位外圆)

  全套压片机模具安装后,转动手轮,使转盘旋转两周,观察上下冲杆进入中模孔,在轨道上运行。应灵活,无碰撞和硬擦拭。应注意,当下冲杆上升到高点(即出口)时,应高于转盘工作面0.05-0.15,以免损坏冲头等部件,然后启动,空转5分钟,投入生产前运行平稳。

  2.压片机模具异形模具的安装(三角形.椭圆形.矩形等几何形状均称为异形)

  先将导向键安装在上冲杆上,用螺钉紧固。

  压片机上冲杆和中模必须同时安装。按导向键将上冲插入上冲孔。华东上下灵活,无硬擦现象。然后提起上冲杆,覆盖中模。将上冲杆头部进入中模孔,将中模对准模孔,平放,用打杆轻轻敲击上冲杆尾部,打入中模。中模进入模孔后,其平面不得高于转盘工作面。然后拧紧中模螺钉,检查冲杆头部进入中模上下滑动灵活,无碰撞和硬擦现象合格。

  压缩机下冲杆的安装。拆下下冲向上轨,安装下冲杆。检查下冲杆头部进入中模上下移动,应灵活。无碰撞和硬擦现象,安装所有下冲杆,用螺钉拧紧下冲向上轨。(注意安装下冲向上轨时,必须靠近中板定位外圆)

  全套中型模具完成后,转动手轮旋转转盘2-3周。观察上下冲杆进入中模孔,上下导轨灵活运行,无碰撞和硬擦。请注意,当下冲杆上升到高功率(即出口)时,应高于转盘平面0.05-0.15mm。然后启动电机,空转5-10分钟,运行平稳,无异常现象可投入正常生产。
