你想知道单冲压片机的安装方法吗?

日期:2022-3-23 14:03:19 人气:0 加入收藏

  单冲压片机是一种小型台式电动连续压片机,也可手动摇动。单冲压片机工作原理:单冲压片机的特点是小型台式电动连续压片机,也可手动摇动,压片厚度平均,光泽高,无抛光。由于单冲压片机只有一个冲压模具,所以称为单冲压片机;材料填充深度,可调整压片厚度。

  单冲压机的安装方法:

  1.压片机安装在坚固的木制工作台上(也可安装在水泥工作台上),用三付M12地脚螺钉固定。从工作台到地面的体积纸约为600mm(手动摇动,操作方便)。为了便于拆卸和维修,木制工作台下冲芯杆的位置片也应有一个直径约35mm的孔。

  2.在连接电机电源之前,将电机连接到地线上,以确保安全。然后取下三角形皮带,打开电机电源,打开电机观察电机的旋转方向是否正确(电机轴的旋转方向应与防护罩或手轮上的箭头方向相反)。如果旋转方向错误,则单独连接,然后安装三角形皮带。

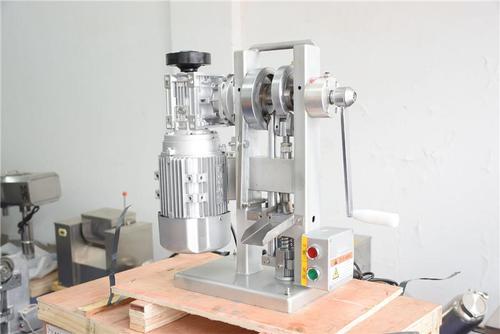

压片机

  冲压装卸及压片调整。

  1.冲模安装。

  (1)安装上冲:松开下冲固定螺钉。转动手轮将下冲芯杆提升到醉高位置,将下冲杆插入下冲芯杆的孔中(注意将下冲杆的间隙斜面对准下冲紧固螺钉,并插入底部)。醉后拧紧下冲固定螺钉。

  (2)安装下冲:松开上冲紧固螺母,将上冲芯杆插入上冲芯杆孔,插入底部,用扳手卡住上冲芯杆下部的六个方向。拧紧上冲紧固螺母。

  (3)中模安装:松开中模固定螺钉,将模具平整,放入中模板的孔中,同时冲入中模的孔中。按压到底,然后拧紧中模固定螺钉。放置中模时,注意平整中模,以免弯曲时卡住并损坏孔壁。

  (4)用手转动手轮。使上冲缓慢下降,进入中模孔,观察是否有碰撞或摩擦。如果发生碰撞或摩擦,松开中模板固定螺钉(两个),调整中模板固定位置,使上冲进中模孔,然后拧紧中模板固定螺钉,安装合格,直至上冲头进入中模时无碰撞或摩擦。

  2.调整电影。

  旋转手轮将下冲升至醉高位置,观察下冲口是否与中模平面一致(或高或低)。如果不均匀,松开蝶形螺钉,松开齿轮压板,移动并调整齿轮,使下冲口与中模平面一致,然后按压压板,拧紧蝶形螺钉。

  到目前为止,用手摇动手轮,空车运行十转以上,如果机器运行正常,可以进料试压,进行下一步调整。

  3.调整填充深度(即调整药片重量)

  松开蝶形螺钉,松开齿轮压板。旋转下调齿轮左转,使下冲芯杆上升,减少填充深度(药片重量减轻)。调整后,仍按下齿轮压板,拧紧蝶形螺钉。

  4.压力调整(即药片硬度调整)

  旋转松动连杆锁紧螺母。转动上冲芯杆,向左转动上冲芯杆向下移动,压力增加,压出的药片硬度增加;相反,向右转动时,压力降低,药片硬度降低。调整后,用扳手卡住上冲芯杆下部的六个方向,连杆仍锁紧螺母。到目前为止,冲模调整已基本完成,然后启动10多个电机试压。如果检查片重、硬度和表面光洁度合格,可以进行进料和生产。在生产过程中,仍需随时检查药片质量并及时调整。

  5.冲模拆卸。

  (1)拆卸上冲:拧松上冲紧固螺母,即可拔出上冲杆。如果配合紧密,可以用手钳夹住上冲杆拔出,但要注意不要损坏冲头棱刃。

  (2)拆卸中模:松开中模固定螺钉,下冲固定螺钉,松开蝶形螺钉,松开齿轮压板。转动调节齿轮,使下冲芯杆上升10mm,轻轻转动手轮,使下冲芯杆顶出中模的一部分,用手取出中模。如果中模在孔中配合紧密,则不要用力转动手轮的硬顶,以免损坏零件。此时,必须拆下中模板,然后取出中模。

  (3)拆卸下冲:先旋转下冲固定螺钉,然后转动手轮将下冲芯杆提升到醉高位置,然后用手拔出上冲杆。如果配合紧密,可以用手钳夹住(注意不要损坏冲头边缘)。

  (4)冲压模具拆卸后,必须旋转调整齿轮,使下冲压芯杆退回约10mm。当手轮将下冲压芯杆提升到醉高位置时,其顶部不得高于中间模板的底部(此步骤不容忽视,以免在再次使用时发生下冲压芯杆与中间模具的碰撞)。醉酒后,仍将下冲固定螺钉旋转。
